漏油問題是變壓器常見的故障，而且堵后復(fù)漏現(xiàn)象頻發(fā)，傳統(tǒng)的方法很難治理！

那針對變壓器漏油，難道就沒有可行的治理方法嗎？

其實，靠譜的工藝是有的。長效的解決方案，也是有的！

但在回答這些問題前，咱們要一起看一下，變壓器漏油難治理，到底難在哪？都有哪些痛點？

變壓器漏油治理的難點，源于設(shè)備工況、滲漏部位和傳統(tǒng)技術(shù)的多重限制，具體體現(xiàn)在五個方面。

一是滲漏部位復(fù)雜且不規(guī)則，法蘭結(jié)合面、螺栓根部、瓷瓶密封處、加壓泵法蘭、焊縫等都是高頻滲漏點，而且有的部位空間狹窄、操作難度大。
  二是老舊設(shè)備受熱脹冷縮影響，結(jié)合面間隙不斷變化，普通密封材料無法適配這種動態(tài)工況。

三是變壓器多帶壓連續(xù)運行，停機治理將產(chǎn)生高昂的產(chǎn)能損失，而傳統(tǒng)動火焊接治理存在安全隱患，普通密封膠僅能治標，易出現(xiàn)堵后復(fù)漏的情況。

四是特殊部位治理難度高，如瓷瓶與金屬結(jié)合處材質(zhì)差異大，打磨和粘結(jié)難度高，加壓泵法蘭受高壓沖擊，滲漏點更難封堵。

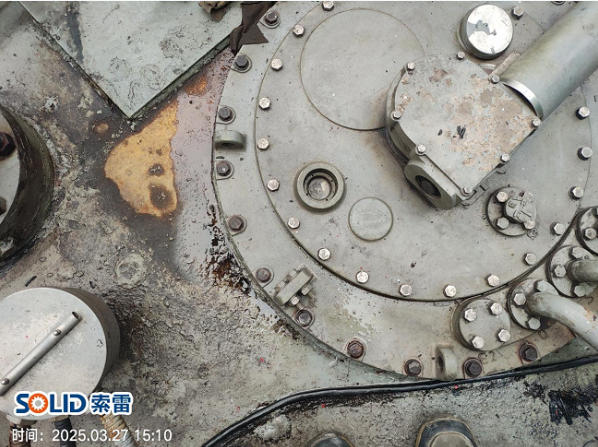

同時，變壓器滲漏多為“微量滲油”向“滴漏”發(fā)展，初期不易發(fā)現(xiàn)，待出現(xiàn)明顯漏點時，油液已對表面造成污染，增加了表面處理的難度，進一步提升了治理工作的復(fù)雜性。

那什么樣的工藝，才能兼容性地解決以上這些堵漏難點？

今天，索雷工業(yè)針對變壓器漏油的行業(yè)痛點，已經(jīng)研發(fā)出 SD2240、SD7111C 等系列碳納米聚合物材料，形成一套適配電廠變壓器真實工況的標準化治理工藝，實現(xiàn)了漏油問題的高效、長效治理。

通過以下幾點優(yōu)勢，還有具體的治理過程，您就會更明白，索雷碳納米聚合物工藝，為何能在電力行業(yè)得到廣泛的實踐應(yīng)用。

一、適配帶壓在線施工，無需大面積拆改

索雷碳納米聚合物材料可實現(xiàn)變壓器帶壓在線堵漏，無需停機或僅需短時間停機維保，從根本上避免了因設(shè)備停機造成的高額產(chǎn)能損失，同時施工過程不動火、不動焊，消除了電力設(shè)備施工中的明火安全隱患，符合電廠的安全施工規(guī)范。

涂覆材料后數(shù)小時內(nèi)即可固化達到使用強度，能快速恢復(fù)設(shè)備正常運行。

二、材料體系特性適配變壓器全工況需求

索雷碳納米聚合物材料形成了功能互補的產(chǎn)品體系，SD2240 具備快速固化特性，適合直接封堵活性滲漏點，能快速阻斷油液滲漏；SD7101H 流動性差、不易流淌，適合治理變壓器下部螺栓、結(jié)合面等部位，避免因材料流淌造成涂覆不密實；SD7111C 流動性好、能自然淌平，涂覆后表面美觀，適合治理變壓器上部無滲漏或輕微滲漏部位，且三種材料均具備優(yōu)異的耐油性和耐腐蝕性，能長期耐受變壓器油的介質(zhì)侵蝕。

三、粘結(jié)力強，適配多材質(zhì)多不規(guī)則部位

材料對鋼、鐵、鋁等金屬材質(zhì)以及陶瓷、絕緣子等非金屬材質(zhì)均有極高的粘結(jié)強度，能牢固附著在變壓器滲漏點表面。

同時碳納米聚合物材料具備良好的現(xiàn)場塑形性，無論是變壓器砂眼、氣孔、裂縫，還是法蘭結(jié)合面、螺紋接頭、焊縫缺陷等不規(guī)則部位，都能實現(xiàn)無縫封堵，從根源上解決漏點封堵不徹底的問題。

四、韌性優(yōu)異，適配設(shè)備動態(tài)運行工況

材料固化后形成的高強度密封層無接縫，且具備良好的韌性，能適應(yīng)變壓器運行過程中因溫度變化產(chǎn)生的熱脹冷縮，有效補償結(jié)合面間隙變化，同時能扛住電廠設(shè)備長期運行中的振動沖擊，避免因設(shè)備振動導(dǎo)致密封層開裂，實現(xiàn)一次涂覆長效防護，解決了傳統(tǒng)材料堵后復(fù)漏的行業(yè)難題。

這些疊加優(yōu)勢，為變壓器一并解決了操作難度大、堵后易復(fù)漏、受熱脹冷縮影響、不耐油、帶壓難處理、成本高等漏油治理痛點。

但所謂七分材料三分施工，想要把這些疊加優(yōu)勢發(fā)揮到最大，自然也離不開標準化的流程。

索雷針對變壓器漏油的治理，遵循前期勘查 - 現(xiàn)場預(yù)處理 - 材料涂覆施工 - 固化驗收的標準化流程，同時根據(jù)不同滲漏部位、滲漏程度和設(shè)備工況進行針對性調(diào)整，確保治理滲漏的效果。

一、前期勘查與方案制定

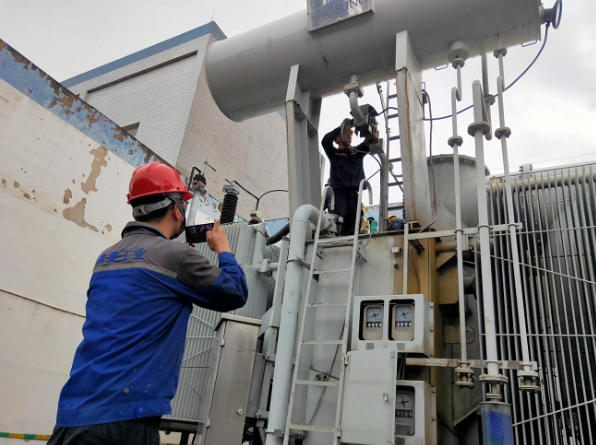

施工前通過現(xiàn)場勘查、視頻溝通等方式，明確變壓器的使用年限、運行工況、滲漏部位、滲漏程度，判斷滲漏是因熱脹冷縮、螺栓松動還是密封老化導(dǎo)致，結(jié)合勘查結(jié)果定制專屬施工方案，確定材料搭配和施工重點，同時提前準備施工工具和防護用品，確保施工流程順暢。

二、現(xiàn)場預(yù)處理

預(yù)處理是堵漏成功的關(guān)鍵，核心要求是保證施工表面無松動物、無油污，具體分為三步：

一是螺栓緊固，對滲漏部位的螺栓采用轉(zhuǎn)圈緊固 + 對角緊固的方式，避免用力過大導(dǎo)致螺栓滑絲，通過緊固減少結(jié)合面間隙，初步改善滲漏情況。

二是表面打磨，用角磨機、直磨機等工具對滲漏部位進行打磨，露出金屬或陶瓷基材面并保證表面粗糙，提升材料粘結(jié)力，狹窄部位采用旋轉(zhuǎn)銼、金剛石磨頭等專用工具打磨。

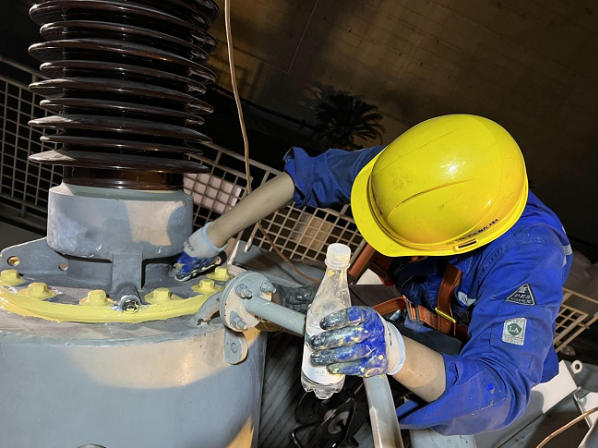

三是清潔防護，用丙酮、酒精等清洗劑對打磨后的表面進行清洗，去除油污和雜質(zhì)，同時對瓷瓶等易損傷部位用膠帶進行防護，對無需施工的部位貼膠帶做分界，保證施工后表面美觀。

三、材料涂覆施工

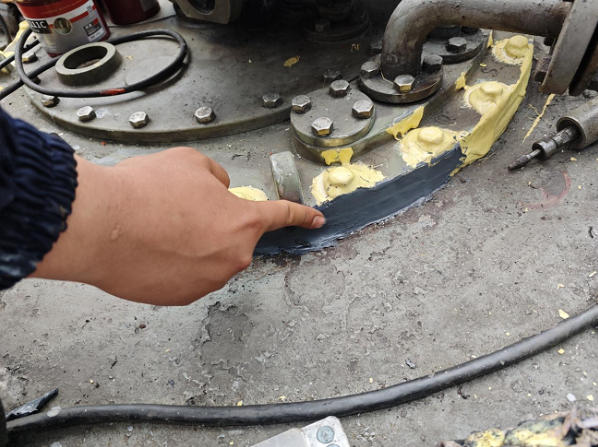

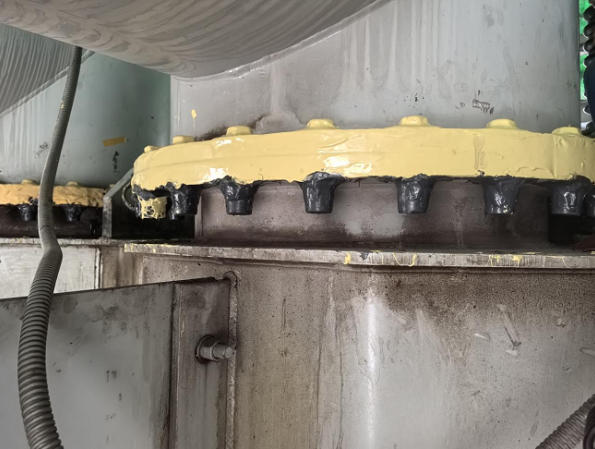

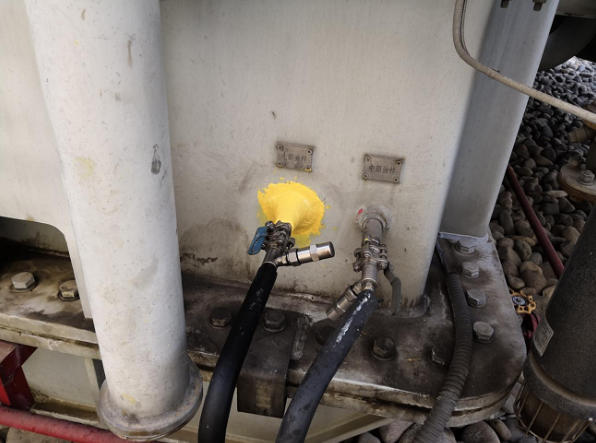

施工遵循先易后難、先堵后固、分部位施材的原則，核心要求是材料涂覆密實，無漏金屬、無氣孔。對于無滲漏部位，直接涂覆索雷 SD7101H 或 SD7111C，確保將基材完全覆蓋；對于有活性滲漏的部位，先用 SD2240 快速封堵漏點，觀察無滲漏后，再用 SD7101H 進行加固，最后用 SD7111C 做表層覆蓋。

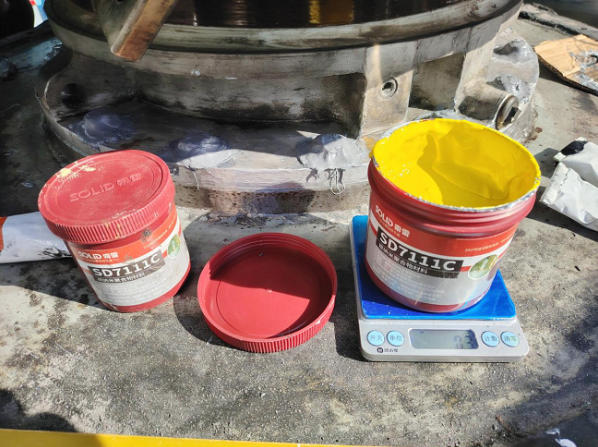

施工過程中材料調(diào)和遵循勤調(diào)少調(diào)原則，避免材料因固化過快造成浪費。

四、固化驗收與后期保障

材料涂覆完成后，根據(jù)環(huán)境溫度等待材料固化，固化過程中實時觀察是否有油液滲透、氣孔等問題，若出現(xiàn)問題及時進行局部補涂。

固化完成后，對施工部位進行全面檢查，確認無滲漏、涂覆密實、表面平整后完成驗收。同時為電廠提供后期技術(shù)指導(dǎo)，告知設(shè)備運行中的注意事項，確保治理效果的長效性。

如今，索雷碳納米聚合物材料已在多個電廠、工業(yè)企業(yè)的變壓器漏油治理中得到實踐應(yīng)用，解決了不同工況、不同滲漏部位的漏油問題，為企業(yè)節(jié)省了大量的治理成本，同時推動了電力行業(yè)變壓器漏油治理技術(shù)的升級。以下為其中三個典型應(yīng)用案例： 110kV 老舊主變多部位滲漏治理

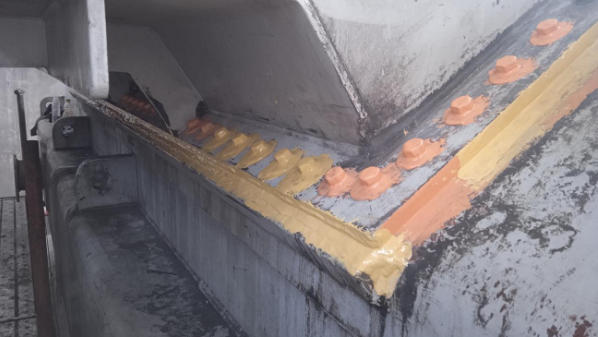

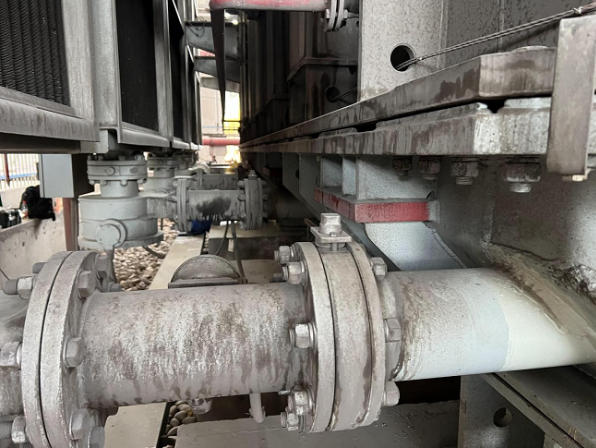

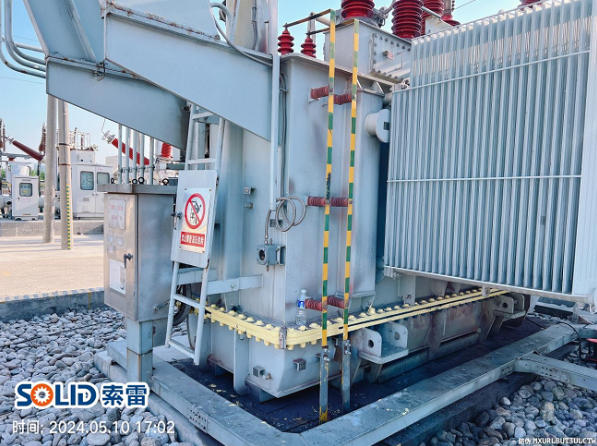

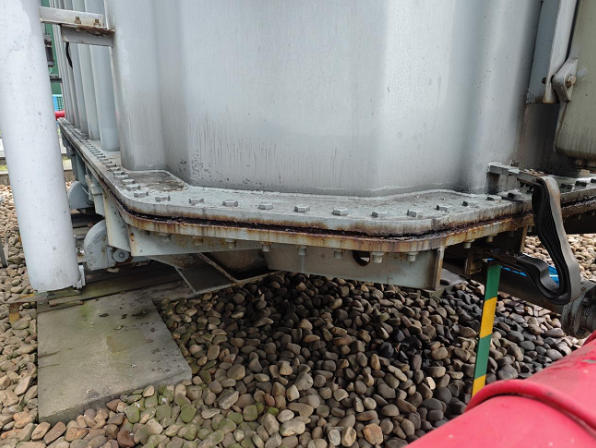

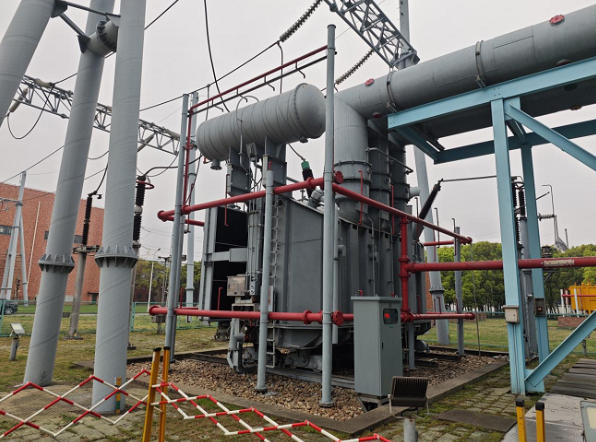

針對一臺使用 13 年的 110kV 主變壓器，因熱脹冷縮導(dǎo)致下部 20 米結(jié)合面、146 個螺栓根部及上部升高座法蘭出現(xiàn)滲漏，且冬季滲漏尤為嚴重。

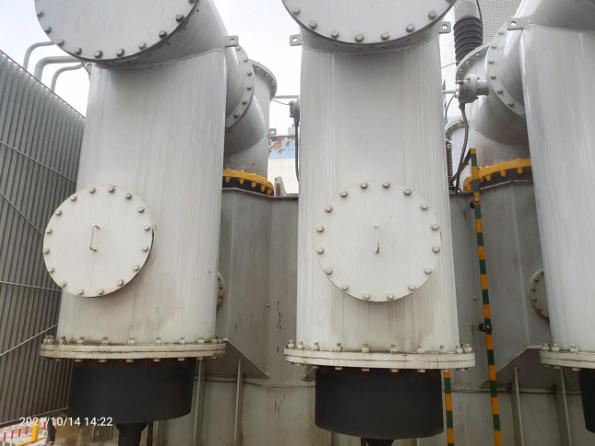

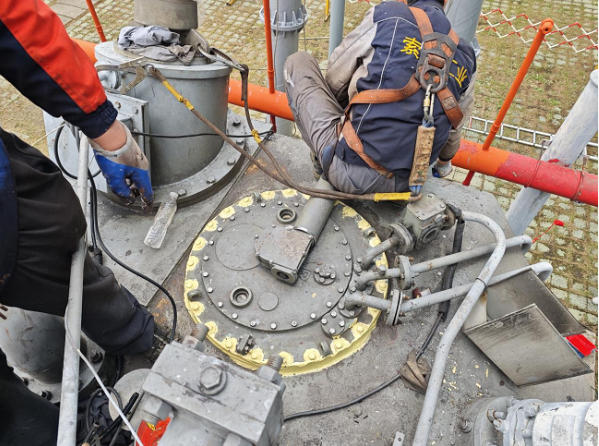

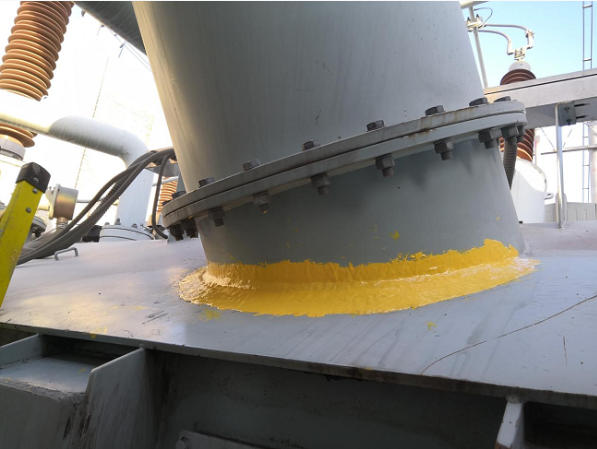

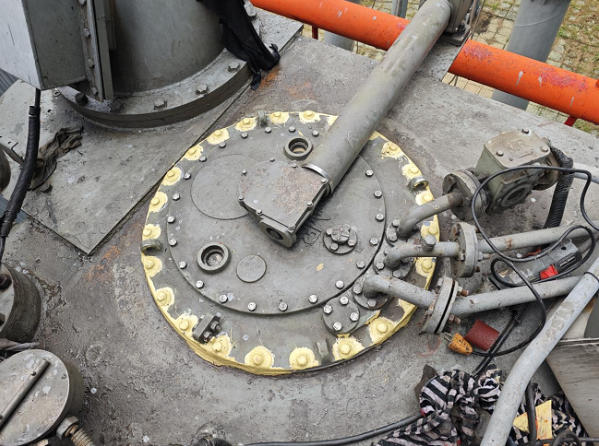

索雷采用在線施工方式，先對漏油處進行表面處理，再分部位采用 SD2240、SD7101H、SD7111C 搭配施工，僅利用設(shè)備短時間維保的停電窗口完成上部法蘭治理。

此次治理無需設(shè)備長期停機，為企業(yè)節(jié)省了超百萬元的停機產(chǎn)能損失，徹底解決了該變壓器 10 余年的滲漏難題，設(shè)備后續(xù)運行無任何滲漏現(xiàn)象。

220kV 主變瓷瓶密封滲漏治理

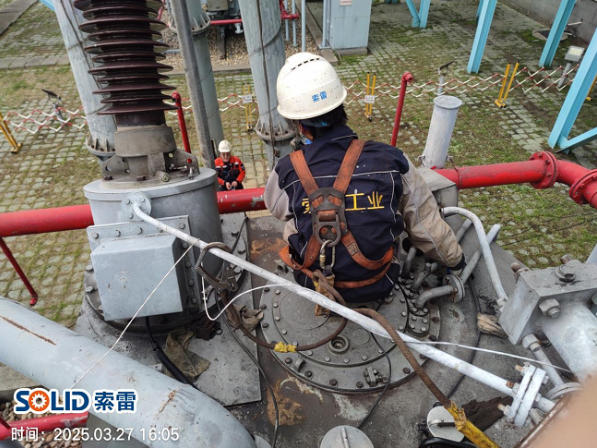

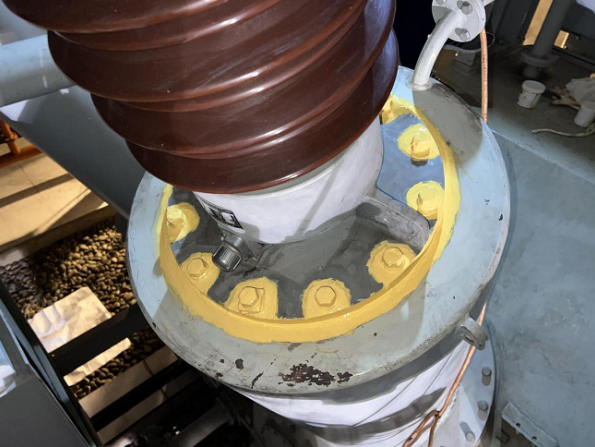

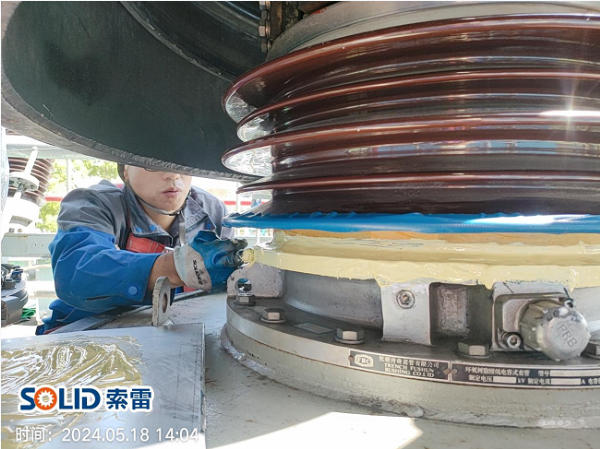

針對一臺使用 20 年的 220kV 主變壓器低壓端瓷瓶密封部位滲漏問題，在設(shè)備停機檢修期進行治理，采用金剛石磨頭對瓷瓶與鋁合金結(jié)合處進行打磨，貼膠帶做好防護，通過 SD2240+SD7101H+SD7111C 的三層涂覆工藝完成堵漏。

此次治理避免了設(shè)備開機后滲漏擴大導(dǎo)致的停機事故，相較于瓷瓶更換方案，為企業(yè)節(jié)省了數(shù)十萬元的設(shè)備采購和更換成本，同時施工周期僅 3 天，大幅縮短了設(shè)備檢修時間。

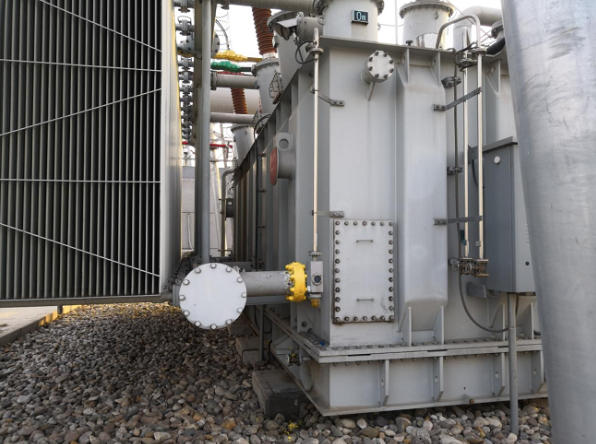

主變加壓泵法蘭高壓滲漏治理

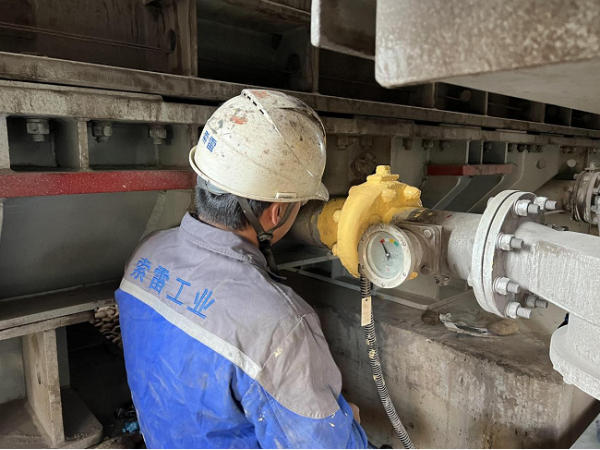

針對變壓器加壓泵法蘭因受高壓沖擊導(dǎo)致的反復(fù)滲漏問題，摒棄傳統(tǒng)治理方案，采用索雷碳納米聚合物材料的施工方式，先清除失效材料，再用 SD2240 快速封堵高壓活性漏點，多層涂覆 SD7101H 提升密封層抗高壓能力，最終實現(xiàn)徹底堵漏。

該案例解決了電力行業(yè)高壓工況下變壓器法蘭滲漏的技術(shù)難題，為同類高壓部位的漏油治理提供了可復(fù)制的施工方案，相較于傳統(tǒng)多次堵漏的方式，為企業(yè)節(jié)省了超 50% 的治理成本。

上述案例的成功實施，為電力行業(yè)變壓器漏油治理帶來了三大改變：

一是推動了變壓器在線堵漏技術(shù)的普及，讓企業(yè)擺脫了對停機治理的依賴，解決傳統(tǒng)工藝難點。

二是為老舊變壓器延壽提供了有效解決方案，相較于設(shè)備更換，材料治理的成本要少太多，為企業(yè)節(jié)省了大量的設(shè)備更新資金，并大幅降低了治理過程中的產(chǎn)能損失。

某水電站2號主變升高座法蘭滲漏，傳統(tǒng)方式需將變壓器移出至安裝間，檢修周期7—15天，預(yù)計費用25萬元，且需停機放油。采用碳納米聚合物材料在線治理后，僅用2天完成消缺，減少棄水損失約300余萬元，節(jié)約檢修費用20余萬元。

三是該技術(shù)的推廣應(yīng)用，使變壓器漏油治理從傳統(tǒng)的“停機－放油－拆卸－更換”模式，轉(zhuǎn)變?yōu)?ldquo;在線－快速－長效”的新模式。企業(yè)可以在設(shè)備正常運行或短暫停機期間完成治理，大幅降低了對生產(chǎn)的影響。

更重要的是，索雷在施工中為企業(yè)提供技術(shù)指導(dǎo)，讓企業(yè)技術(shù)人員掌握基礎(chǔ)的堵漏技巧，實現(xiàn)了簡單滲漏問題自主處理，遇到突發(fā)問題可以快速響應(yīng)，不必完全依賴外部檢修力量，提升了企業(yè)設(shè)備運維的自主能力。

變壓器漏油治理是電力設(shè)備運維中的重點和難點，其治理效果直接關(guān)系到設(shè)備運行的安全性和經(jīng)濟性。

索雷碳納米聚合物材料憑借帶壓在線施工、多材質(zhì)粘結(jié)、適配動態(tài)工況等核心優(yōu)勢，結(jié)合標準化的施工工藝和針對性的部位處理技巧，打破了傳統(tǒng)治理方法的局限，實現(xiàn)了變壓器漏油問題的高效、長效治理。
在電力行業(yè)向節(jié)能、高效、智能發(fā)展的背景下，索雷碳納米聚合物材料為變壓器設(shè)備的運維保障提供了新的技術(shù)路徑，其在多個案例中的成功應(yīng)用，也驗證了材料與工藝對電廠真實工況的適配性。

未來，隨著該技術(shù)的進一步推廣和優(yōu)化，將為更多電力企業(yè)解決變壓器漏油難題，助力電力設(shè)備實現(xiàn)更穩(wěn)定、更經(jīng)濟的運行。
